当电缆“沉默”：如何有效探测并定位地下线路故障

在现代城市的运行肌理中，地下电缆“神经"与“血管"，其健康状态直接关系到社会生产与生活的正常运转。当这些隐藏的脉络发生故障时，如何快速、精准地定位问题点，便成为电力维护工作的重中之重。武汉特高压电力科技有限公司在电缆故障检测领域提供的脉冲电缆故障测试仪，正是一种致力于应对这一挑战的测量工具。

一、 工作原理：基于回波的测距技术

脉冲电缆故障测试仪的核心工作原理是时域反射（TDR）法，这一技术类似于为电缆进行“雷达扫描"。仪器会向待测电缆发射一个低压脉冲信号，该信号会沿着电缆传播。一旦遇到电缆中间的接头、分支点或因绝缘破损、受潮等原因形成的故障点时，电缆的特性阻抗会发生改变，导致一部分脉冲信号被反射回测试端。

仪器内部的高灵敏度采样系统能够精准捕捉并记录下发射脉冲与反射脉冲的时间差。结合脉冲在特定类型电缆中已知的传播速度，通过简单的距离计算公式，即可在仪器屏幕上直观显示出故障点离测试端的大致距离。这种测量方法为后续的精准开挖与修复提供了明确的方向和依据。

二、 系统组成与功能特点

一套完整的脉冲电缆故障测试解决方案，通常由几个协同工作的部分组成，以确保测试过程的完整性和有效性。

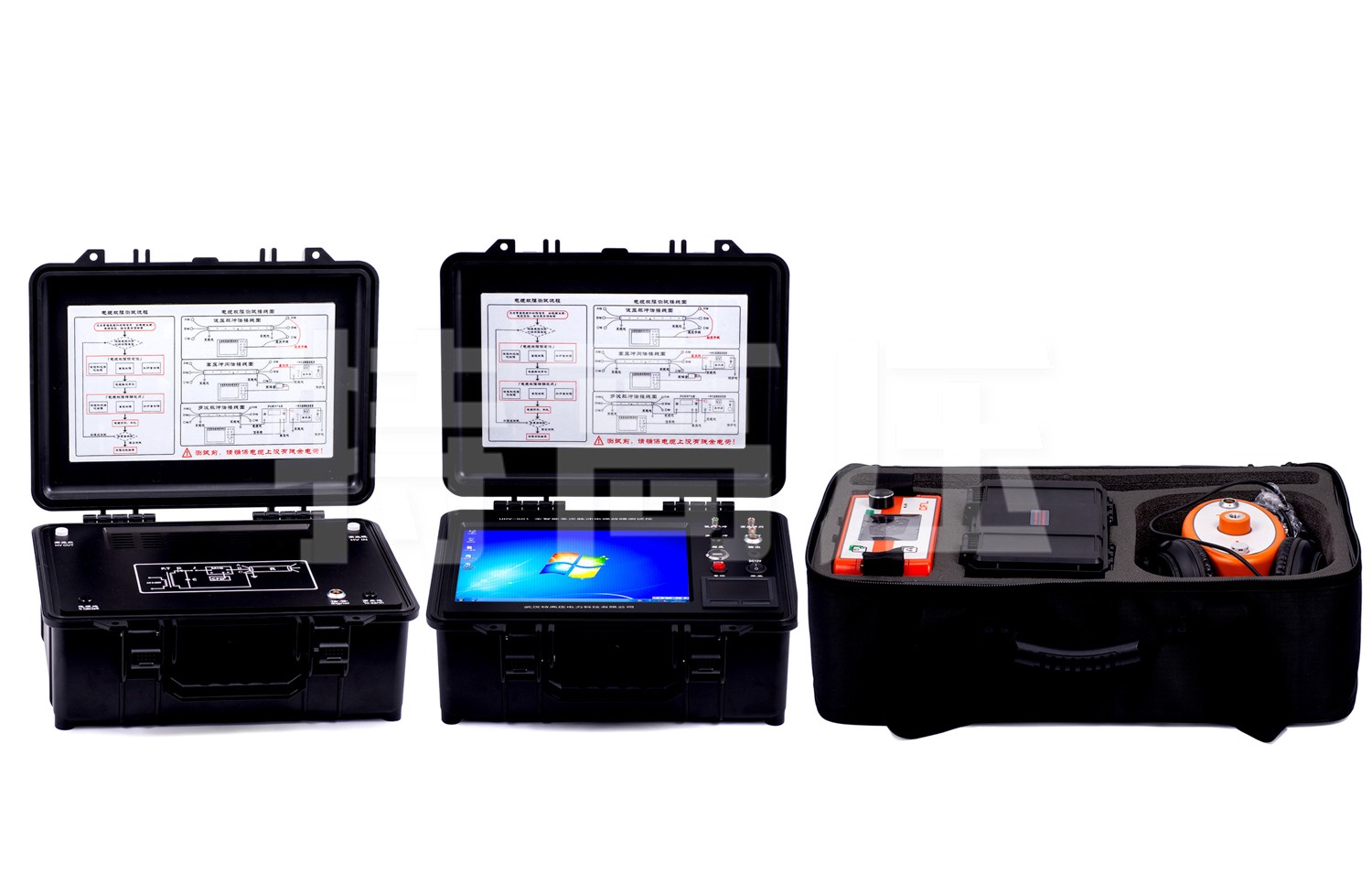

• 智能化主机：作为系统的控制与显示中心，主机集成了脉冲发生器、高速信号处理器和显示单元。现代机型多采用高分辨率液晶显示屏，波形显示清晰，有助于操作人员观察微弱的波形变化。人性化的人机交互界面，降低了操作门槛。

• 路径识别与精确定点仪：在复杂的地下管线环境中，准确追踪电缆路径并最终锁定故障点的精确位置至关重要。这套附属设备能够发射和接收特定信号，有效排除环境干扰，将故障点范围从几十米缩小到米级以内，极大提升了维修效率。

• 专业分析管理软件：设备支持测试波形和数据的存储，通过上位机软件可以对历史测试数据进行回溯、比对和分析。这一功能对于监测电缆绝缘状态的长期变化趋势、预防潜在故障具有参考价值。

该测试系统的特点体现在几个方面：其测量范围能够覆盖中低压等级的多类电缆，具备较好的适应性；整体设计考虑到了现场使用的便捷性，主机与附件通常整合于便携式机箱内，方便在各类现场环境之间转移和部署。

三、 实际应用与价值体现

该类型测试仪的价值在多种实际场景中得到展现。例如，在某大型化工园区的供电专线维护中，一条10kV动力电缆发生绝缘下降故障，导致生产线存在跳闸风险。维护人员使用该测试仪，在电缆一端注入测试脉冲，成功捕捉到因中间接头老化引起的反射波形，迅速将故障区段定位在两个工井之间。随后利用精确定点仪，在指定区段内精准找到了故障接头位置。整个过程耗时相对短暂，避免了对园区生产造成更大影响。

从行业角度看，这类设备的稳定应用，有助于缩短供电中断时间，提升供电可靠性，是电力运维工作中一种务实有效的技术选择。随着物联网与大数据技术的进步，未来电缆故障测试技术也呈现出与数字化运维平台深度融合的趋势，为实现更主动的预防性维护提供了可能。

武汉特高压电力科技有限公司的脉冲电缆故障测试仪，通过将成熟的时域反射测量技术进行系统化、实用化集成，为保障电力电缆的安全稳定运行提供了一项可供选择的技术方案。
