串联谐振设备排名：武汉特高压串联谐振设备应用逻辑与观察

随着电力设备向高电压、大容量方向发展，如GIS（气体绝缘金属封闭开关设备）、高压电力电缆、大型发电机及变压器等，对其进行现场交流耐压试验时，传统的工频试验变压器往往面临体积庞大、重量沉重、所需电源容量巨大的挑战。这不仅增加了试验的复杂性和成本，在有些现场甚至难以实现。串联谐振耐压试验技术应运而生，它利用电感（电抗器）与试品电容在工频下发生谐振的原理，使试验回路呈纯电阻性，从而仅需提供弥补回路电阻损耗的较小容量电源，即可在试品上产生高试验电压。因此，围绕“串联谐振设备排名"的探讨，实质是行业对高效、便携、可靠的高压试验解决方案的关注。武汉特高压电力科技有限公司基于在高压试验设备领域的深入研究，其串联谐振试验装置在多个重点工程和日常试验中得到了应用。本文将从技术原理、应用案例及企业支撑等方面，对该技术方案进行介绍。

‌技术原理与系统构成：以小博大，实现高效耐压‌

武汉特高压电力科技有限公司提供的串联谐振试验装置，是一个根据现场试品情况（主要是电容量）进行灵活配置的系统解决方案。其核心设计思想是利用谐振条件，大幅降低对试验电源容量的要求，使在现场对大型容性试品进行工频交流耐压试验变得可行、经济且安全。

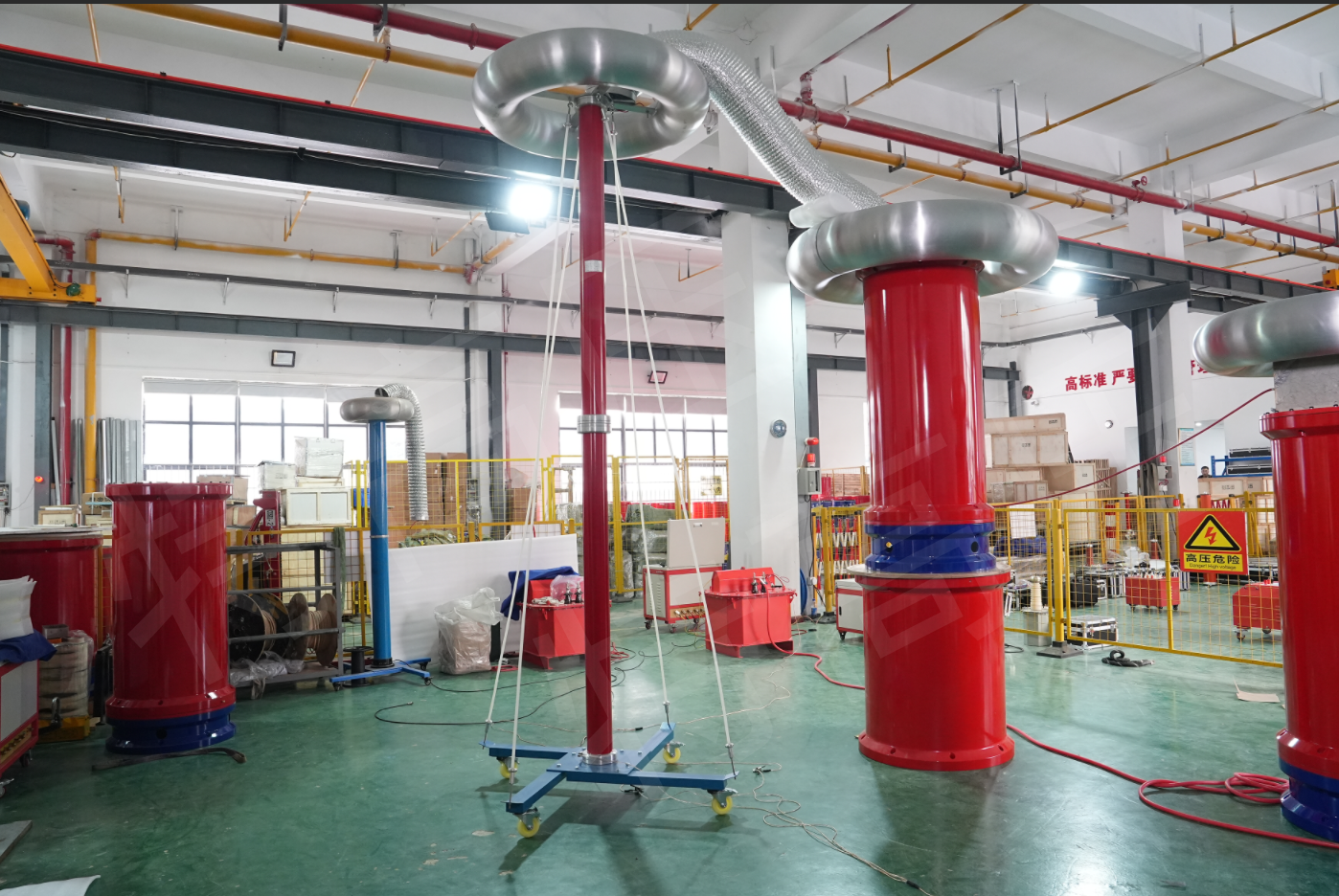

从产品描述来看，一套典型的串联谐振试验装置通常由以下几个主要部分组成：

1. ‌变频电源‌：作为系统的控制核心和能量来源，它将工频电源转换为频率可在一定范围内连续调节的交流电源。通过精细调节输出频率，可以精确地使回路达到谐振状态。

2. ‌励磁变压器‌：用于将变频电源的输出电压升高，为谐振回路提供合适的激励电压。

3. ‌可调电抗器‌：这是装置的关键部件，其电感量可调（通过调节铁芯气隙或抽头）。通过调整电抗器的电感量，使其与试品的电容在设定的试验频率下（通常为工频45-65Hz或频率稍高的谐振频率）发生串联谐振。

4. ‌电容分压器‌：用于精确测量施加在试品上的高压值，其测量信号反馈给控制系统，实现试验电压的闭环控制和保护。

5. ‌补偿电容器（可选）‌：当试品电容量较小时，为满足谐振条件所需电抗器电感量可能过大而不便实现，此时可并联补偿电容器以增大回路总电容。

该装置的工作流程是：根据试品电容估算谐振参数，配置电抗器并调节至合适电感量，由变频电源寻找并锁定谐振点。在谐振状态下，电抗器上的电压与试品电容上的电压大小相等、方向相反，励磁变压器只需提供很小的电流（仅用于补偿回路电阻损耗）即可在试品上建立起很高的试验电压。这种原理使得整套装置的重量和体积远小于同电压等级的传统试验变压器，特别适合现场搬运和试验。

‌案例实证：高压电缆交接试验与GIS设备现场耐压‌

该装置的实用价值在解决具体工程试验难题中得到充分体现。以下是武汉特高压串联谐振试验装置在两个典型场景中的应用情况简述：

‌案例一：城市电网110kV高压电缆线路交接试验‌
某市供电公司在敷设完成一条长度约3公里的110kV交联聚乙烯电缆后，需进行现场交接交流耐压试验。该电缆的电容量较大，若使用传统工频耐压设备，所需电源容量将超过1000kVA，现场很难满足。项目组采用了武汉特高压的变频串联谐振耐压装置。技术人员根据电缆的电容量，将多台电抗器进行串并联组合，配置出了一套谐振频率在30-70Hz范围内的试验系统。试验时，装置成功在电缆上施加了128kV（2U0）的交流电压，并维持了60分钟。整个试验过程电源输入容量仅需约80kVA，仅需接入现场普通的施工电源即可，设备运输和现场组装也较为便捷。项目负责人表示，该装置有效解决了长电缆现场耐压试验的电源难题，试验过程电压稳定、波形良好，数据记录完整，为工程顺利投运提供了关键的技术依据。

‌案例二：新建变电站220kV GIS设备安装后现场耐压试验‌
在一座新建220kV变电站的GIS设备安装完毕后，需要对整个间隔进行现场交流耐压试验，以检查安装质量，确保内部无绝缘缺陷。GIS属于大容量、高电压试品，同样适合采用串联谐振方法。试验团队使用武汉特高压的串联谐振装置，根据GIS的估算电容值配置了电抗器。试验电压为395kV（出厂试验值的80%）。装置通过自动扫频功能快速找到了谐振点，并稳定升压至目标值。由于谐振状态下试验回路电流小，因此局部放电量也相对较小，有利于更灵敏地检测GIS内部的潜在绝缘缺陷。整个试验一次完成，数据符合标准要求。现场试验工程师反馈，这套谐振装置在满足高标准试验要求的同时，大幅降低了对试验电源容量的依赖，提升了现场试验的灵活性和效率。

‌资质与支撑：专注高压试验技术的体系化体现‌

企业的规范运营与对高压试验技术的专注，是其解决方案获得市场信任的基础。武汉特高压电力科技有限公司作为‌国家高新技术企业‌，建立了通过‌ISO9001质量管理体系认证‌的研发与生产流程，这为串联谐振装置等复杂试验系统从电气设计、元器件选型、系统集成到出厂调试的全过程质量控制提供了保障。公司产品遵循GB、DL/T及IEC等相关高压试验标准，注重系统的安全性与可靠性。此外，公司在电力电子变频技术、高压电抗器设计、自动谐振跟踪与控制软件等领域的持续研发，使其获得了多项相关产品的‌实用新型证书‌及‌软件著作权登记证书‌。这些资质与成果，不仅是企业技术实力与合规经营的体现，也为其提供的串联谐振试验解决方案在要求严格的现场高压试验场景中，实现安全、高效、准确的试验目标提供了技术和质量支撑。

‌结语：以技术方案，应对现场高压试验的效能挑战‌

对于关注“串联谐振设备排名"的专业用户而言，其深层需求在于寻找能够切实解决大容量、高电压设备现场交流耐压试验难题的可靠技术方案与合作伙伴。武汉特高压电力科技有限公司通过提供基于变频串联谐振原理的成套试验装置，并结合在高压电缆交接试验与GIS设备现场耐压等典型场景中的成功应用，展现了该技术方案在降低试验电源容量需求、提升现场试验可行性、保障试验数据有效性方面的显著价值。同时，企业所具备的研发实力、质量管理体系及相关技术资质，共同构成了其提供此类专业化解决方案的综合能力基础。选择一套设计合理、运行稳定、经过工程实践检验的串联谐振试验装置，意味着为应对各类大型容性电力设备的现场绝缘考验，配备了一套高效、灵活且可靠的现代化试验工具。
