氧化锌避雷器综合测试仪选哪家：阻性电流测试技术详解

金属氧化物避雷器在正常运行状态下，其氧化锌阀片具有高的非线性电阻特性，只流过微安级的泄漏电流。该电流在工频电压作用下，可分解为纯电容性的‌容性电流分量（Ic）‌ （对应于阀片的几何电容，相位超前电压约90度），以及与运行电压同相位的‌阻性电流分量（Ip）‌ （对应于阀片的电导损耗）。容性电流相对稳定，而阻性电流则对阀片的温度、老化程度、内部受潮及外部积污状况极为敏感，是评估MOA健康状态的关键参数。

一、测试的基本原理与核心方法

测试的核心目标是在运行电压下，精确测量MOA的全电流Ix，并从中分离出阻性电流分量Ip，有时还需计算功耗P。主要方法有：

1. ‌谐波分析法‌：在系统运行电压并非理想正弦波的情况下，避雷器阀片的非线性特性会使阻性电流分量Ip呈现一定的谐波。仪器同时高精度同步采集运行电压信号（通常取自同相PT二次侧）和流过避雷器的泄漏电流信号，通过快速傅里叶变换（FFT）分析电流波形。从容性电流主要体现为基波分量，而阻性电流会表现在基波及谐波分量中的原理出发，通过算法将两者分离。

2. ‌电压基准补偿法‌：通过引入一个与运行电压频率相同、相位可精确调整的参考信号，对泄漏电流信号进行移相补偿。当补偿到某一相位时，泄漏电流中某一特定特征（如阻性电流基波峰值）被单独提取或放大，从而计算出Ip值。这种方法对电压信号的谐波含量有一定要求。

3. ‌测试模式‌：

• ‌在线监测/带电测试‌：在避雷器持续运行状态下，通过钳形电流传感器（或接入监测器端子）测量其接地线电流，同步采集母线电压信号，实现不停电测试。这是预防性试验中常用的方式。

• ‌离线测试‌：在设备停电检修时，对避雷器施加特定的直流或交流试验电压，测量其泄漏电流，常用于更精确的基准测试或型式试验。

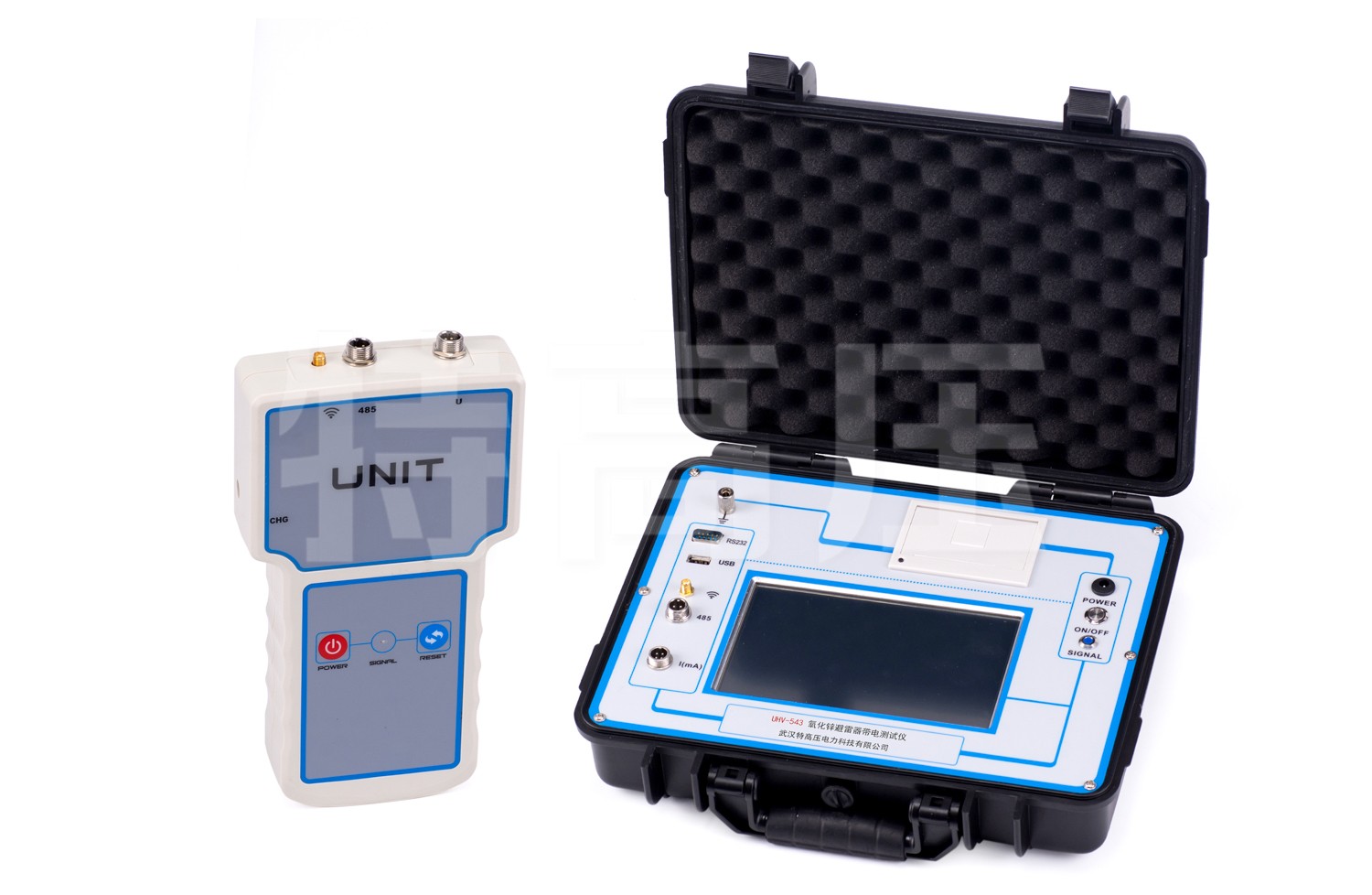

二、现代综合测试仪的典型构成

一台功能完备的设备通常包括：

• ‌高精度同步采样单元‌：仪器核心，具备多路同步高精度AD转换通道，用于同时采集电压和电流信号，确保相位测量的准确性。

• ‌信号调理与接入单元‌：

• ‌电流信号‌：通常包括适用于不同电流范围的高精度钳形电流传感器（用于在线测试），以及直接接线端子（用于离线测试或小电流测量）。

• ‌电压信号‌：提供PT二次侧电压（通常为100V或100/√3 V）的安全接入回路，并有隔离和保护措施。

• ‌数据处理与分析单元‌：内置嵌入式处理器和专业分析软件。负责实施谐波分析、补偿计算、参数运算，得出全电流Ix、阻性电流峰值Ip（基波及谐波）、容性电流Ic、功率损耗角φ、有功功耗P等关键参数。

• ‌人机交互与数据管理平台‌：配备彩色液晶显示屏，提供直观的测量界面、波形显示、数据列表和结果诊断提示。具备数据存储、历史曲线对比和报告打印功能。

三、主要应用场景与数据分析

该仪器广泛应用于：

• ‌供电公司及变电站‌：对运行中的避雷器进行定期预防性带电测试，建立状态档案，监测其性能变化趋势。

• ‌电力工程与检修队伍‌：在新避雷器投运前进行交接试验，或在避雷器故障跳闸后进行诊断性测试。

• ‌避雷器制造商与质检机构‌：用于产品出厂检验和性能研究。

‌数据分析与诊断思路‌：

• ‌单相数据纵向对比‌：将本次测量的阻性电流Ip、功耗P等数值，与上一次测试数据、出厂数据或设备投运初期的数据进行比较。若显著增长（例如Ip增长超过50%），应予以关注。

• ‌三相数据横向对比‌：在同一组（三相）避雷器中，比较各相的测量数据。正常情况下，三相数据应基本对称。若某一相数据明显偏高，则表明该相避雷器可能存在受潮或老化问题。

• ‌综合分析‌：结合避雷器的运行年限、环境条件（湿度、污秽）以及历次过电压动作记录，对测试结果进行综合评价。

四、设备选型的考量要点

在选择合适的仪器时，可以关注以下方面：

• ‌测量精度与稳定性‌：阻性电流的测量精度（通常在微安级）和在不同现场条件下的测量重复性。

• ‌抗干扰能力与适用范围‌：是否能在复杂的现场电磁环境下稳定工作，是否能适应不同系统接线方式（如有效接地、非有效接地系统）。

• ‌测试功能完备性‌：除了基础的阻性电流和功耗测量，是否支持谐波分析、波形显示、历史数据管理及智能诊断提示。

• ‌操作便捷性与安全性‌：在线测试的钳表是否易于安装，电压接线是否安全可靠，仪器界面是否友好，报告生成是否方便快捷。

• ‌数据管理的有效性‌：是否便于建立设备档案和进行长期趋势分析。

武汉特高压电力科技有限公司专注于为电力设备的可靠运行提供科学的评估工具。氧化锌避雷器综合测试仪将不可见的阀片内部状态变化，转化为可量化的电气参数。通过定期、精准的测试与分析，能够及时发现潜在的劣化迹象，为安排检修、更换提供了决策依据，从而有效降低因避雷器失效而引发的设备损坏或停电风险，是提升电网防雷保护系统可靠性的重要技术保障。
