避雷器放电计数器测试仪选哪家：现场快速校验避雷器动作计数器的技术方案

避雷器放电计数器（或称雷电动作计数器）的工作原理主要分为电磁机械式和电子式。电磁机械式依靠雷电流流过线圈产生的电磁力驱动机械机构跳字计数；电子式则通过传感器采集信号，经内部电路处理进行计数和显示。无论何种类型，长期运行后都可能因灰尘侵入、潮气腐蚀、机械部件磨损、磁钢性能变化或电子元件老化而导致拒动、误动或显示异常。因此，定期对其进行功能校验，是保障防雷监测数据有效性的必要环节。

一、测试的原理与标准方法

测试的核心是模拟真实雷电流冲击，验证计数器的动作特性。其依据是相关电力设备预防性试验规程。

1. 测试原理：测试仪内部通常包含一个高压充电单元、一组储能电容以及一个可控制放电的回路。仪器首先将市电升压并对电容充电至预定能量，然后通过一个专门设计的放电回路（包括可调电感和电阻），向被测试的计数器释放一个模拟的标准冲击电流波形。常用的波形是8/20μs（波前时间8微秒，半峰值时间20微秒）的雷电流波，以模拟自然雷电流的主要特征。

2. 校验项目：

• 动作可靠性（计数功能）校验：以规定的冲击电流幅值（例如100A、500A、1000A等，根据计数器型号和规程要求）对计数器进行数次（如3-5次）冲击。合格的计数器应在每次冲击后准确动作，计数增加一次。

• 放电容量（电流耐受）校验：对计数器施加一个较大的冲击电流（例如5kA或10kA，模拟严重雷击），检验其在大电流冲击下的性能稳定性和机械/电气耐受能力，冲击后其计数功能和外观应无异常。

• 灵敏度与启动电流测试：测试计数器能够可靠动作的最小电流值，确保其对较小的雷电流也能有效记录。

二、现代测试仪的典型系统构成

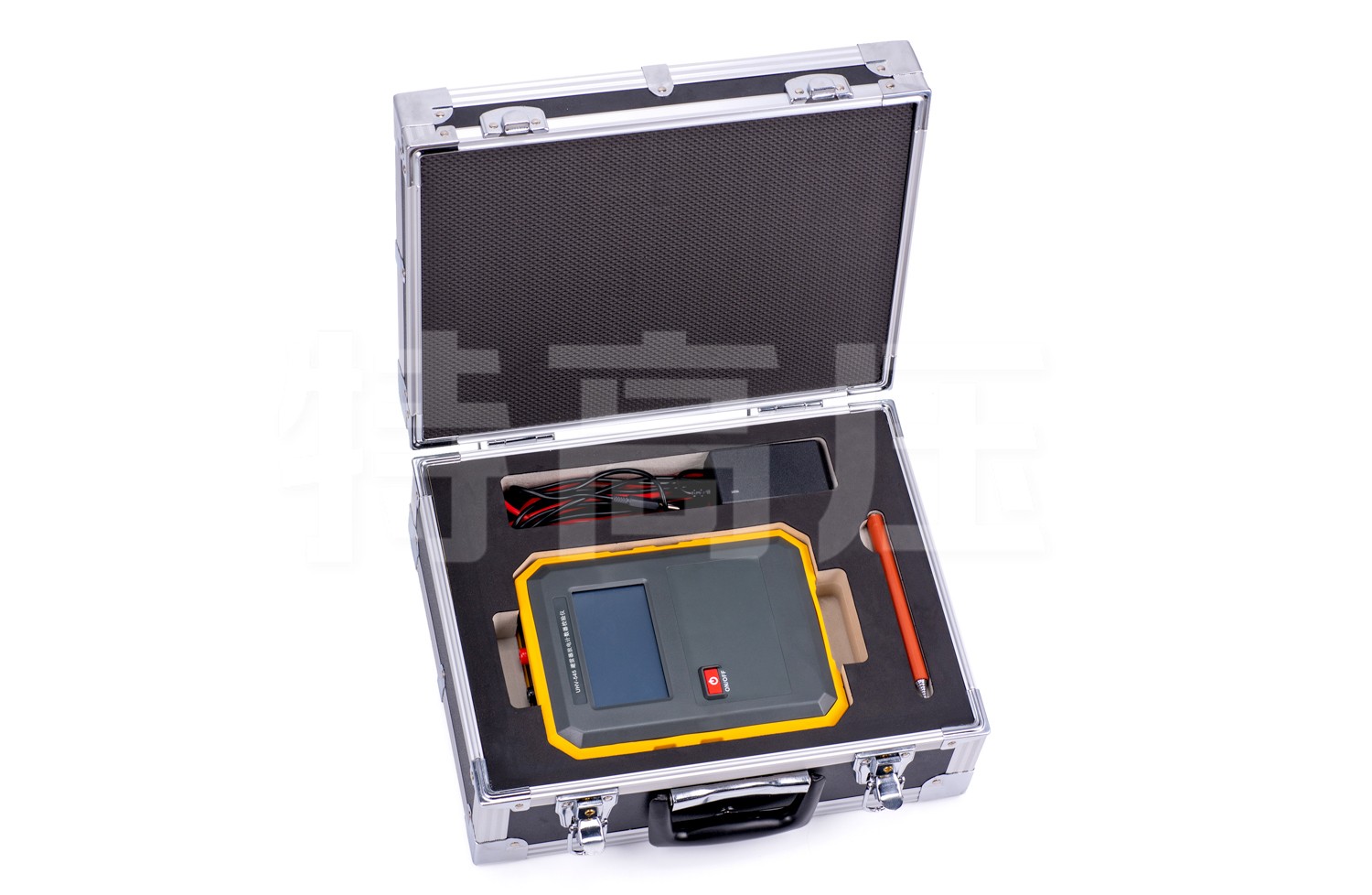

一套便携式测试系统通常包括：

• 主机（控制与放电单元）：这是仪器的核心。内置逆变升压电路、精密电容组、智能控制模块和人机交互界面（液晶屏）。控制模块负责充电电压设定、充电过程控制、放电触发及安全保护。用户可在界面上设置冲击电流幅值、放电次数等参数。

• 专用放电钳或测试线缆：用于连接主机输出端与被测计数器的接线端子。高质量的测试线缆和夹具能确保大电流顺利通过，减少接触电阻。

• 电流测量系统：通常采用罗氏线圈（Rogowski coil）或分流器（Shunt）来实时监测并显示每次冲击电流的实际峰值和波形，为校验提供客观数据。

仪器的关键特性体现在：输出冲击电流波形的标准化程度（是否符合8/20μs等标准）、电流幅值的准确性和可调范围、操作的自动化与安全性（如自动放电、接地保护、过载保护）以及整机的便携性。

三、主要应用场景与操作流程

该仪器在以下场景中广泛应用：

• 供电公司变电站：作为春检、秋检等预防性试验的一部分，对站内所有避雷器的计数器进行普检。

• 线路运维单位：对架空线路上的避雷器计数器进行现场校验。

• 新建或改造工程的交接验收：验证新安装计数器的性能是否合格。

• 电力检修部门：对怀疑存在问题的计数器进行诊断性测试。

典型现场操作流程：

1. 确认避雷器及计数器处于停电或可安全隔离状态（对于在线式计数器，需确认校验方式）。

2. 将测试仪接地端子可靠接地。

3. 使用专用测试钳或线缆，将仪器输出端与计数器的两端子连接。

4. 开机设置参数（如冲击电流值、次数）。

5. 启动测试，仪器自动完成充电、放电、计数监测过程。

6. 观察计数器是否正常动作并记录结果。可重复不同电流档位的测试。

7. 测试完毕，仪器自动释放残余电荷，确保安全后拆线。

四、设备选型的参考维度

在评估不同型号的测试仪时，可以考虑：

• 输出电流能力与波形质量：大输出电流峰值是否满足各类计数器校验需求，输出波形是否符合标准。

• 测量的准确性与直观性：是否能准确测量并显示实际冲击电流峰值，是否有波形观测功能。

• 自动化程度与安全性：操作是否简便，是否具备完善的安全联锁和放电保护功能。

• 便携性与续航能力：是否方便携带至变电站或杆塔现场，内置电池的续航时间是否满足一批次测试需求。

• 功能的扩展性：是否兼容不同类型（电磁式、电子式）和不同厂家计数器的校验。

武汉特高压电力科技有限公司关注电力系统辅助设备的可靠性验证。避雷器放电计数器测试仪虽然测试原理相对直接，但其价值在于为运维人员提供了一个快速、客观的“功能判官"。通过定期校验，能够有效筛选出失效的计数器，确保每一笔雷击动作记录都真实可信，从而为分析线路防雷性能、评估避雷器工作负荷以及制定针对性的防雷措施提供了可靠的数据基础。
